PL2303HXD - 6 Pin USB TTL Seri Dönüştürücü Kablo

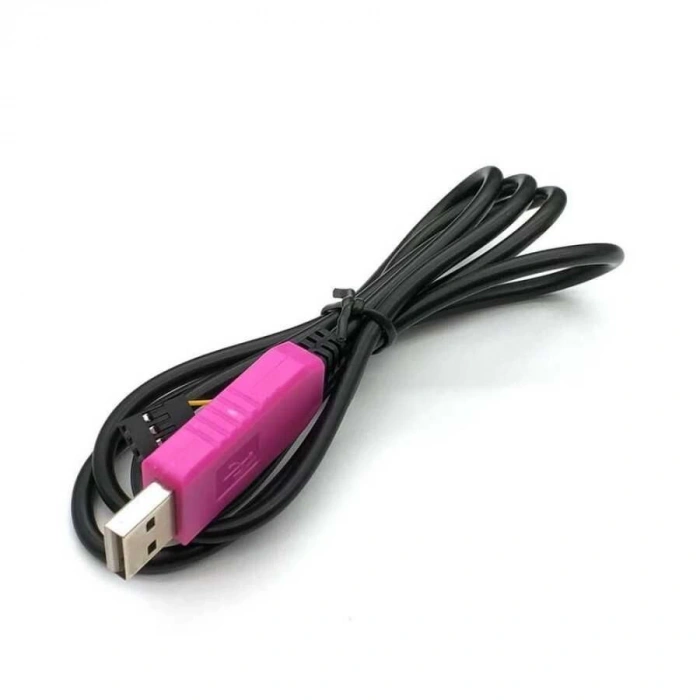

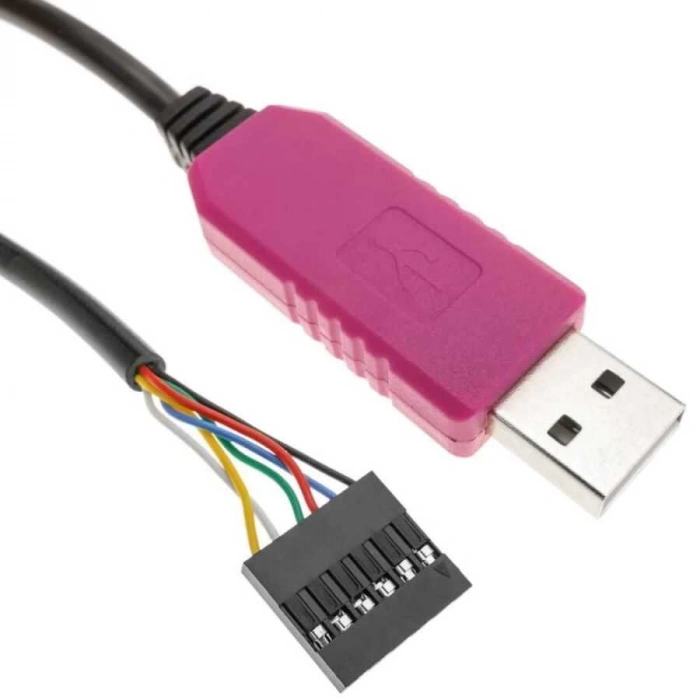

PL2303HXD 6 Pin USB-TTL Seri Dönüştürücü Kablo


PL2303HXD 6Pin USB TTL RS232 Seri Dönüştürücü, düşük maliyetli ve yüksek performanslı bir USB-Seri Köprü Denetleyicisidir. PL-2303HXD'nin yüksek derecede uyumlu sürücüleri çoğu işletim sistemindeki geleneksel COM bağlantı noktasını taklit edebilir. Bu sayede COM portuna dayanan mevcut uygulamaların kolayca geçiş yapmasını ve USB hazır olmasını sağlar. Bu ürün laboratuvar, ürün testi, düşük maliyetli MCU iletişimi ve diğer uygulamalar için tasarlanmıştır.

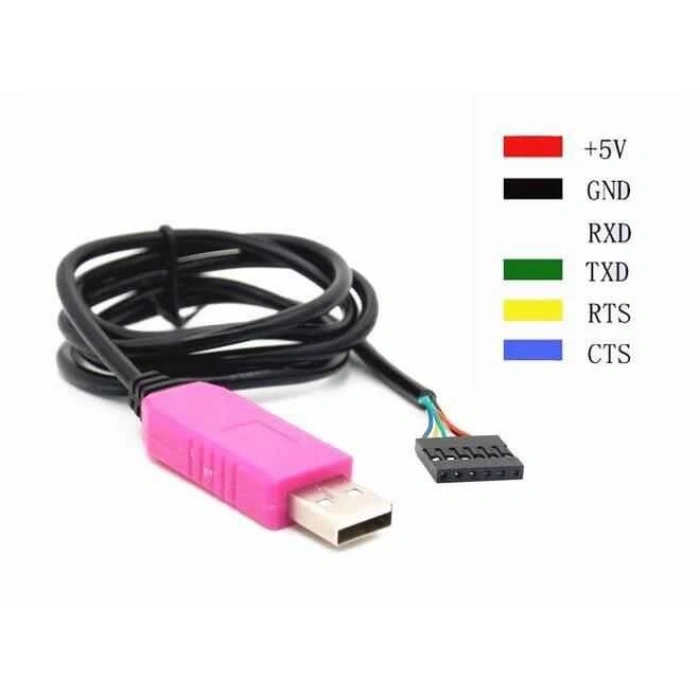

Bağlantı Pinleri:

• Kırmızı +5 V
• Siyah GND
• Beyaz RXD
• Yeşil TXD
• Sarı RTS
• Mavi CTS

Kullanım Alanları:

• Legacy RS232 cihazları için USB arayüzüne tek yongalı yükseltme çözümü
• USB - RS232 dönüştürücüler / kablolar / donanım kilitleri
• Sağlık / Tıbbi USB Arabirim Veri Aktarım Kablosu
• Kişisel Bilgi / Medya Oynatıcı USB Arabirimini Yerleştirme
• Hücresel / PDA USB Arabirim Veri Aktarım Kablosu
• IP Üzerinden Seri Kablosuz Çözüm
• USB Barkod / Akıllı Kart Okuyucular
• GPS / Navigasyon USB Arabirimi
• Satış Noktası (POS) Terminalleri / Yazıcıları
• PC Bağlantı İstasyonu / Bağlantı Noktası Çoğaltıcıları
• Endüstriyel / Aletler / Otomasyon Kontrol USB Arabirimi
• USB Modem / Kablosuz / Zigbee USB Arabirimi

Teknik Özellikleri:

• 75 bps'den 12 Mbps'ye kadar Programlanabilir baud hızı ile RS-232 seri arayüzünü destekler
• RS422 / RS485 arayüzü ile uyumlu
• Ayarlanabilir yüksek / düşük filigran seviyesi, otomatik donanım veya yazılım akış kontrolü ve gelen veri tamponu taşma algılaması gibi kapsamlı akış kontrol mekanizması.
• Kablolar, TTL seviyeli seri arayüze sahip cihazları USB'ye bağlamak için hızlı ve basit bir yol sağlar
• Kablolar 6 yollu SIL, 0,1 ″ konektörle temin edilebilir
• TTL seviyesi 3.3V
• TTL-232R kabloları, FTD’nin FT232RQ USB’yi Seri’ye bağlayan bir seri USB’den TTL’ye seri UART dönüştürücü kablo ailesidir.
• Tüm USB sinyal ve protokollerini idare eden UART arayüzü IC cihazı.
• Kablonun diğer ucunda, çeşitli uygulamaları destekleyen farklı konektörler bulunur
• Kablolar FCC, CE, RoHS uyumludur ve TTL 3.3V seviyelerinde mevcuttur.
• Kablo, 6 yollu SIL, 0,1 adım konektör, 3,5 mm ses jakı, 8 yol ve 2 mm anahtar konektörüyle (özellikle VMUSIC2 veya VDRIVE2 ile kullanım için geçerlidir) veya çıplak, kalaylı kablo uç bağlantısı ile temin edilebilir.
• USB 2.0 tam hız uyumludur. Kablonun USB tarafı USB ile çalışır.
• Her kablo 97 cm (38,19 ″) uzunluğundadır ve 3 Mbaud'a kadar veri aktarım hızını destekler.

Ağırlık (Kg)
0.05
