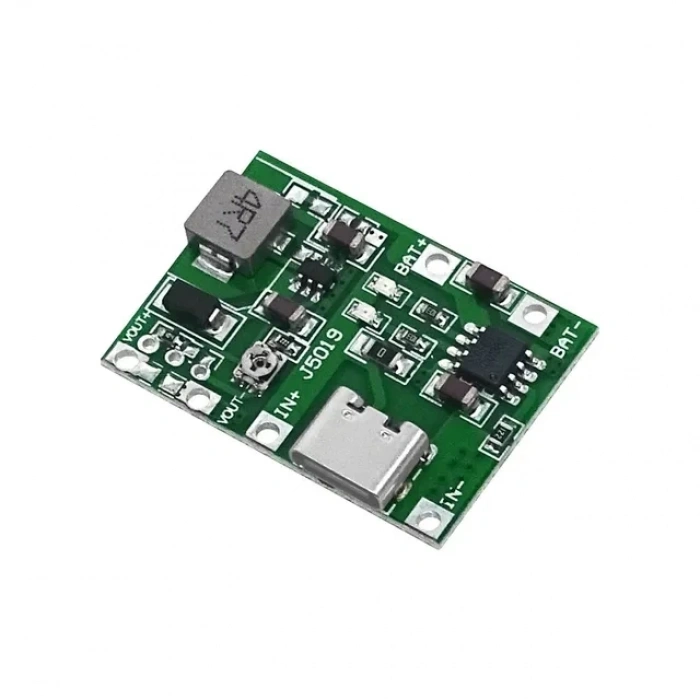

Type-C 3.7 Volt Pil Şarj + Voltaj Yükseltici Modül

Şartname:

: Çalışma sıcaklığı-40 ~ 80 ℃

: Giriş voltaj aralığı 4.2V ~ 6.5V

: Çıkış voltajı 4.2V-28V ayarlanabilir

: Maksimum güç 5W

: 0V aktivasyon, 2.9V damlama şarj

: 1A programlanabilir doğrusal şarj akımına kadar

: Tek 3.7V lityum pil için, tamamen 4.2V ile şarj

: Aşırı sıcaklık koruması ile sabit akım/sabit voltaj şarjı

: Pil ters bağlantı koruması ile yumuşak başlangıç sınırı dalgalanma akımı

: Düşük güç bekleme, genişletilmiş pil ömrü

: Şarj durumunun çift çıkışı, pil ve arıza durumu göstergesi yok

Şarj göstergesi açıklaması:

: Modül, çalışma durumunu iki led ile kabaca yargılayabilir, CHRG kırmızıdır, STDBY mavidir.

: Pil şarj durumunun kırmızı ışığı parlak, mavi ışık parlak değil, mavi ışık dolu ve kırmızı ışık biraz parlak.

: Bir destek çıkışı varsa, çıkış gücüne göre farklı olacaktır. Şarj sırasında kırmızı ışığın her zaman açık olması mümkündür. Yük bağlanmadığında, mavi ışık yanar ve kırmızı ışık biraz yanar.

Talimatlar:

: Modül, arkada işaretlenmiş tip-c arabirim girişi ve lehim bağlantı girişini destekler. Onlardan birini seçebilirsiniz. Önerilen voltaj yaklaşık 5V. Modül iki çıkışla işaretlenmiştir. İki çıkış aynı. Çizgiler paralel. Bunlardan birini kendiniz seçebilirsiniz.

Pil nasıl bağlanır:

: Piliniz koruyucu bir plaka ile donatılmışsa, deşarj koruması olmayan ürünleri seçebilirsiniz. B + ve B-bağladıktan sonra, pil şarj ve deşarj etmeden önce T noktasına kısa devre yapılmalıdır.

: Piliniz koruyucu bir plaka ile donatılmamışsa, ürünü deşarj koruması ile seçin. Bu çok önemlidir çünkü pilin aşırı deşarjı pilin hurdaya çıkarılmasına neden olur. Aynı türden en rekabetçi ürünler deşarj koruması ile donatılmış değildir. Pil B + ve B ile bağlandıktan sonra-, T noktası kısa devre yapamaz, aksi takdirde deşarj koruması başarısız olur.

: Kabloyu bağladıktan sonra, istediğiniz çıkış voltajını ayarlamak için bir tornavida kullanabilirsiniz.

: Pil, 3.7V tam şarj voltajına sahip 4.2V lityum pildir. Pil tipi 18650, polimer ve diğer piller olabilir.

Kullanım talimatları:

: * Ürün doğrusal şarj ve ısıtma normaldir, bu yüzden güvenle kullanılabilir

: * Piller sadece seri olarak değil paralel olarak bağlanabilir.

: * Şarj akımı, kapasitenin 0.37 katı olan pil kapasitesinin 0.37C olmalıdır. Örneğin, bir 1000mAH pilin şarj akımı 400 'dir.

: * Şarj bağlantı teli çok ince veya çok uzun olmamalıdır. Bu bağlantı yüksek bir dirence sahiptir. Çok incese, akü voltajı yıkandıktan sonra düşecektir.

: * Pil ile iyi temas kurmak daha iyidir. Aksi takdirde, akü voltajı yıkandıktan sonra düşecektir.

: * Boost işlemi sırasında akım yüksek olduğunda ısı üretmek normaldir. Akım ne kadar yüksek olursa, o kadar sıcak olur. Bu normal bir fenomendir. Çip, güvenli bir şekilde kullanılabilen aşırı ısınma koruması ile donatılmıştır.

Paket İçeriği:

: Güçlendirici modülü X1

: Sadece yukarıdaki paket içeriği, diğer ürünler dahil değildir.

: Not: işık çekimi ve farklı görüntüler, resimdeki öğenin renginin gerçek şeyden biraz farklı olmasına neden olabilir. İzin verilen ölçüm hatası +/- 1-3cm.
